マザーボードAMD Ryzen編チップセットの選び方～2022年最新版有～
こちらのページでは、パソコンのマザーボード自作ゲーミングパソコンから2020年第3世代Ryzenマザーボード（Ryzen3000シリーズ）のチップセットの選び方をメインに解説します。
自作ゲーミングパソコンを使用している方でも、そうでない方でもマザーボードのチップセットについて理解が深まるので、参考にしてください。
※2020/06/24にB550 マザーボード関連の情報を追加しました。
※2020/07/12に マザーボードB550の性能～AMD Ryzenチップセット～ B550の特徴をまとめたページを作成しました。
最新情報
マザーボードとは
マザーボードとは、パソコンの土台です。
CPUやSSD、メモリなどの各パーツを接続することができるボードです。メイン基板と言ったりもします。
チップセットとは
マザーボードの中に、パーツのデータのやり取りを行うチップセットというものが入っています。
チップセットで、パーツとのデータのやり取りを行う管理をを行っています。
一つ注意点があります。
チップセットは、CPUの世代によって対応するものが変わります。
つまり、新しいCPUを購入しても古いマザーボードだとチップセットが対応していない可能性があります。
CPUを選んだあとは、マザーボードのチップセットを確認し、対応するCPU世代ものを選んでください。
マザーボードの役割を解説
マザーボード 例 ASUS (エイスース) TUF GAMING X570-PLUS Ryzen3000シリーズ対応
①VRM
電圧をCPUが必要な電圧に変換する電源回路。ゲーミング向けマザーボードにVRMが搭載されている。
②メモリスロット
2020年現在は、DDR4対応のメモリが主流。
各マザーボードで対応メモリの規格、スロット数が異なるのでチェック。
③CPUソケット
CPUを装着するスロット
AMDとIntelのCPUソケットの形状が異なり、対応するマザーボードでないと装着できないので注意が必要。
※このページでは、すべてAMD CPUのマザーボードを紹介しています。
④M.2スロット
高速にデータの読み書きを行うには、PCIe接続対応のマザーボードを選ぼう。
PCIe接続対応は、M.2 NVMe SSD
※④のように、マザーボードによっては、拡張スロットにM.2スロットがある場合もある
SSDについてよくわからない方は、
HDD、SSD、M.2についてのページで確認
⑤SATAポート（Serial ATA）
⑥拡張スロット
⑦チップセット
チップセットによって搭載できるCPUが異なるので注意。
CPUを選んだ後は、
対応するマザーボードのチップセットの確認をしよう
マザーボードの大きさ フォームファクタ
マザーボードには大きさがあり、フォームファクタと言います。
フォームファクタには、3種類大きさがあります。
- ATX・・・最大244mm × 最大305mm 拡張スロット最大7つ
- MicroATX・・・最大244mm × 最大244mm 拡張スロット最大4つ
- Mini-ITX・・・最大170mm × 最大170mm 拡張スロット最大1つ
小さいパソコンで自作パソコンを建てたい場合は、MicroATXかMini-ITX
拡張機能を豊富にしたい場合は、ATX
大は小を兼ねるということわざがあるように、基本は、ATXの大きさのマザーボードをおすすめします。
AMD CPUチップセットのポイント
AMD CPUは、対応したチップセットを選ぶ必要があります。
マザーボードのCPUソケットの形状は、AM4というものを使用してどのAMD CPUも入れ込むことができますが
CPUの世代によって対応していないものもあるので注意が必要。
第3世代Ryzenシリーズの新機能を利用するには、チップセットの「X570」が対応しています。
Ryzen3000シリーズの対応マザーボードは、
- AMD X570、X470、B450、X370、B350（+A320 Gシリーズ対応）
第3世代Ryzen Threadripper対応のマザーボードは、
- TRX40
X570、X470、B450を例に性能を紹介します。
※X370、B350はBIOSアップデートが必要なので購入時は注意です。
追記
2020年6月20日午前11時に販売されたB550マザーボードはX570の下位版のPCIe 4.0対応M.2スロットを3基搭載するモデルるになります。
X570のおすすめポイントは、PCI Express4.0対応で速度が速いということ
このおかげでM.2 NVMe PCLe 4.0 SSDの速度が十分に活かせるようになります。
※PCI Expressを省略して、PCIeと表示することもあります。
X570の速度を活かすM.2 NVMe PCLe 4.0 SSD
M.2 NVMe SSD PCIe3.0とPCIe4.0のものがあるので、
X570にはPCIe4.0対応のM.2 NVMe SSDが速度を活かせることができます。
M.2 NVMe PCIe 4.0 SSD 1TB
|
|
CFD販売 内蔵SSD M.2 2280 NVMe PCI-E Gen.4 x 4(NVMe 1.3) PG3VNFシリーズ 1TB CSSD-M2B1TPG3VNF
新品価格 |
M.2 NVMe PCIe 4.0 SSD 2TB
|
|
Corsair NVMe Gen4 PCIe M.2 SSD 2TB Force MP600 series Type2280 HD2594 CSSD-F2000GBMP600
新品価格 |
上記の2つのSSDのスピードを活かすにはチップセットX570。
AMD マザーボードのグレード
自作向けのマザーボードは
「MSI」「ASRock」「GIGA-BYTE」「ASUS」の4社の製品がおすすめです。
そして、チップセットにもグレードがあり、4つの会社でグレードがあり、グレード名が異なるので紹介します。

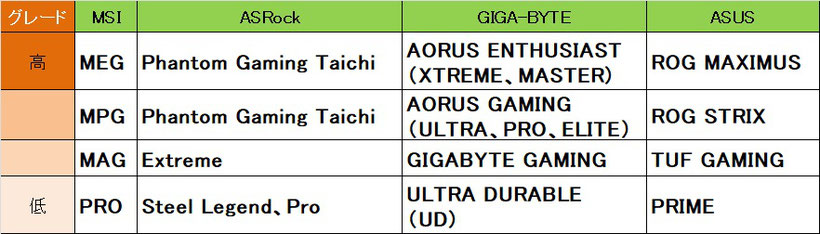

「MSI」「ASRock」「GIGA-BYTE」「ASUS」グレードリスト
グレードを理解すると商品名等に書いてある英語の理解ができると思います。
マザーボードのポイントまとめ
マザーボードポイントは上記で解説してきた
- チップセット
- フォームファクタ
- グレード
を理解すると商品購入時に自分の考える構成に合ったものを選択できます。
では、おすすめのチップセットを紹介していきます。
下記は、すべてATXで紹介しています。
また、AMD公式ページに、
X570とB550は、「Zen 3」アーキテクチャーを採用した先進のAMD Ryzen™デスクトップ・プロセッサーに対応するとあるので、AMDの新CPUに対応するとも言っています！
新しいCPUにも対応をするマザーボード X570かB550がおすすめ！になります！
チップセット B550 ミドルクラスマザーボード
2020年6月20日午前11時に販売されたB550マザーボード、第3世代Ryzenマザーボード（Ryzen3000シリーズ対応）を追加いたしました。
MSI B550
|
|
MSI MAG B550 TOMAHAWK マザーボード ATX [AMD B550 チップセット搭載] MB5028
新品価格 |
ASRock B550
|
|
ASRock B550 Phantom Gaming 4 AC 第3世代AMD AM4 Ryzen/Future AMD Ryzen プロセッサー マザーボード
新品価格 |
GIGABYTE B550
|
|
GIGABYTE B550 AORUS ELITE マザーボード ATX [AMD B550 チップセット搭載] MB4993
新品価格 |
ASUS B550
|
|
ASUS AMD B550 搭載 AM4 対応 マザーボード ROG STRIX B550-F GAMING 【 ATX 】
新品価格 |
チップセットX570 高性能向けマザーボード
MSI X570
|
|
MSI MPG X570 GAMING PLUS ATX マザーボード [AMD X570チップセット搭載] MB4782
新品価格 |
ASRock X570
|
|
ASRock AMD Ryzen 3000シリーズ CPU(Soket AM4)対応 X570チップセット搭載 ATX マザーボード X570 Phantom Gaming 4
新品価格 |
GIGABYTE X570
|
|
GIGABYTE ギガバイト X570 AORUS ELITE ATX マザーボード [AMD X570チップセット搭載] MB4789
新品価格 |
ASUS X570
|
|
ASUS AMD X570 搭載 AM4 対応 マザーボード TUF GAMING X570-PLUS【ATX】
新品価格 |
高グレードチップセットX570 高性能向けマザーボード
MSI X570
|
|
MSI MEG X570 ACE ATX マザーボード [AMD X570チップセット搭載] MB4779
新品価格 |
ASRock X570
|
|
ASRock AMD Ryzen 3000シリーズ CPU(Soket AM4)対応 X570チップセット搭載 ATX マザーボード X570 Phantom Gaming X
新品価格 |
GIGABYTE X570
|
|
GIGABYTE ギガバイト X570 AORUS MASTER ATX マザーボード [AMD X570チップセット搭載] MB4787
新品価格 |
ASUS X570
|
|
ASUS AMD AM4対応 マザーボード ROG CROSSHAIR VIII FORMULA 【ATX】
新品価格 |
チップセットX470 ミドルクラス向けマザーボード
MSI X470
|
|
MSI X470 GAMING PLUS MAX ATX マザーボード MB4829
新品価格 |
ASRock X470
|
|
ASRock AMD X470チップセット搭載 ATXマザーボード X470 MASTER SLI
新品価格 |
GIGABYTE X470
|
|
GIGABYTE X470 AORUS ULTRA GAMING ATX ゲーミングマザーボード [AMD X470チップセット搭載] MB4379
新品価格 |
ASUS X470
|
|
ASUS AMD X470搭載 AM4対応 マザーボード TUF X470-PLUS GAMING 【ATX】
新品価格 |
チップセットB450 初心者コスト重視向けマザーボード
MSI B450
|
|
MSI B450 GAMING PLUS MAX ATX マザーボード MB4821
新品価格 |
ASRock B450
|
|
ASRock AMD Ryzen AM4 対応 B450 チップセット搭載 ATX マザーボード B450 Steel Legend
新品価格 |
GIGABYTE B450
|
|
GIGABYTE B450 AORUS ELITE ATX ゲーミングマザーボード [AMD B450チップセット搭載] MB4624
新品価格 |
ASUS B450
|
|
|
ASRock AMD Ryzen AM4 対応 B450 チップセット搭載 ATX マザーボード B450 Steel Legend
新品価格 |
第3世代Ryzen Threadripper対応マザーボード
第3世代Ryzen Threadripper は2020年の2月に発売されたCPUで、CPUソケットがsTRX4という規格なので、
マザーボードのチップセットTRX40という新しいものでなければ対応していないので、注意が必要です。
つまり、第3世代Ryzen3000シリーズなどの以前のマザーボードには、対応していないので、互換性がありません。
下記では、第3世代RyzenThreadripperに対応したマザーボードを紹介しています。
MSI TRX40
|
|
MSI Creator TRX40 マザーボード [第3世代 Ryzen Threadripper 対応] MB4880
新品価格 |
ASRock TRX40
|
|
ASRock AMD Ryzen Threadripperシリーズ CPU（Socket sTRX4)対応 TRX40チップセット搭載 ATX マザーボード TRX40 Taichi
新品価格 |
GiGABYTE TRX40
|
|
GIGABYTE TRX40 AORUS PRO WIFI マザーボード [第3世代 Ryzen Threadripper 対応] MB4876
新品価格 |
ASUS TRX40
|
|
ASUS AMD TRX40 搭載 sTRX4 対応 マザーボード ROG ZENITH II EXTREME 【 E-ATX 】
新品価格 |
※E-ATXは、ATXよりさらに大きさがあるフォームファクタです。
ここまで読んでいただきありがとうございます。
現在IntelのCPUページとマザーボードページを作成中です。
ページが完成したらトップページにお知らせしていますので
ブックマークをお願い致しますm(_ _)m
